ÉTUDE DE CAS · SETE INGÉNIERIE · ARDÈCHE

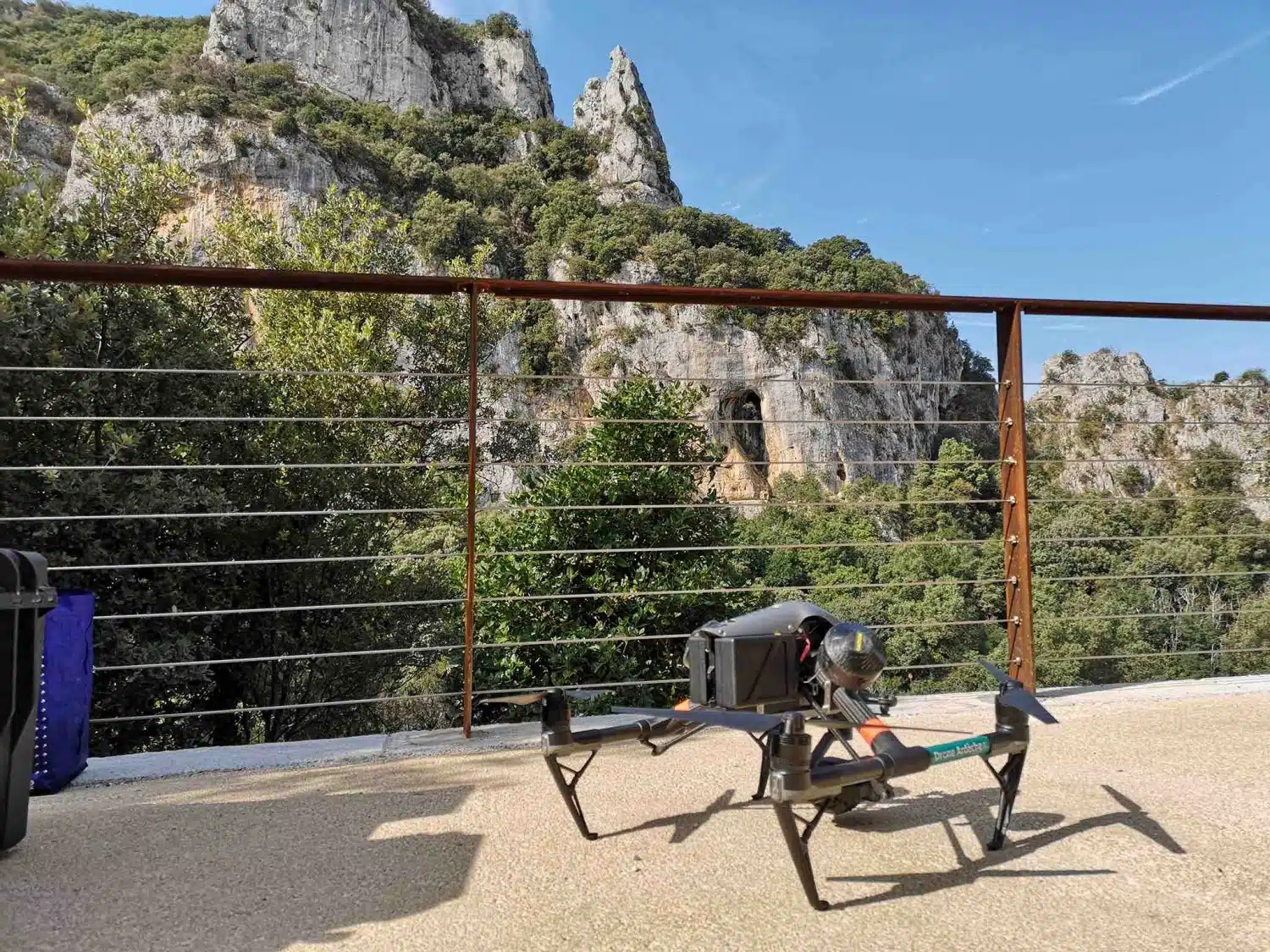

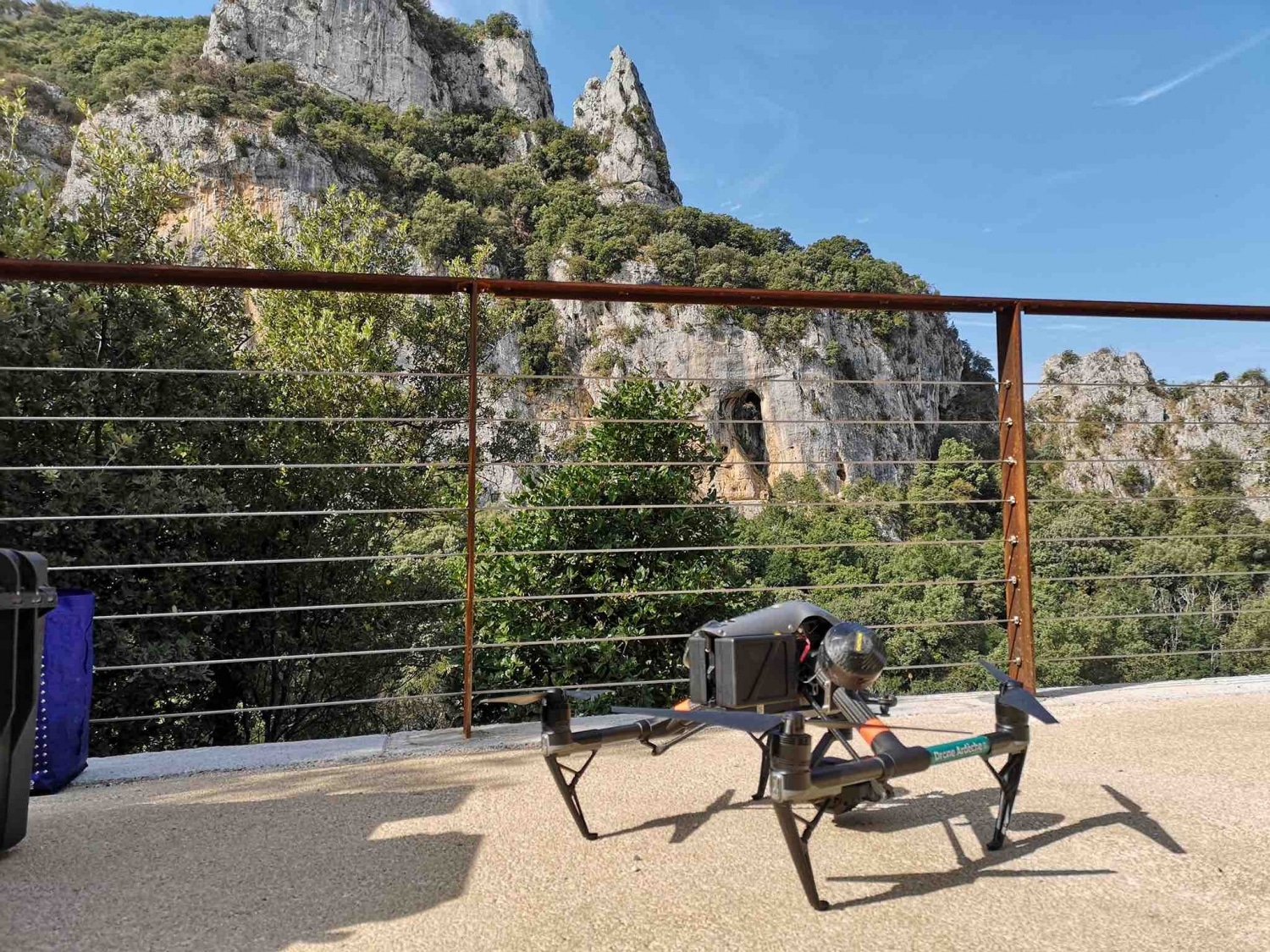

Après les orages de l’été 2018 en Ardèche, le bureau d’études SETE Ingénierie nous a mandatés pour photographier le rocher de Charlemagne endommagé par la foudre et permettre sa modélisation 3D.
★★★★★ 4,9/5 · 51 avis Google · 600+ clients · Prestataire externe de France Télévisions depuis 2014 · Bilingue français-anglais FREN
LE PROJET
L’été 2018 a été marqué par des orages violents en Drôme et en Ardèche, avec un nombre record d’impacts de foudre. Le rocher de Charlemagne a été touché et présentait des désordres.
Analyser les dégâts d’une paroi rocheuse instable sans exposer d’intervenants, et disposer d’une représentation fidèle du rocher pour étudier les mesures à prendre.
Des photographies haute définition de 24 mégapixels, prises avec un taux de recouvrement défini à l’avance et géolocalisées, livrées pour la reconstruction 3D par photogrammétrie.
LES USAGES
01
Foudre, éboulement, crue : un état des lieux rapide sans exposer les équipes.
02
Des relevés répétés pour comparer l’évolution d’une paroi ou d’une berge dans le temps.
03
Un modèle 3D précis pour concevoir les confortements et estimer les volumes.
LA PHOTOGRAMMÉTRIE
Le plan de vol. Les prises de vues sont programmées pour couvrir toute la paroi avec un recouvrement suffisant entre chaque image. C’est une mission typique de notre activité d’inspection technique par drone.
La géolocalisation. Chaque photo est positionnée, ce qui permet de reconstruire le rocher à l’échelle et de mesurer ses désordres.
Le livrable. Le bureau d’études a pu analyser les dégâts en toute sécurité et reproduire fidèlement le rocher et ses fissures.
Aujourd’hui. Notre Mavic 3 Enterprise RTK permet des relevés géoréférencés au centimètre, encore plus rapides.
Mavic 3E RTK dès 1 500 € HT la journée.
POURQUOI NOUS
Mavic 3 Enterprise RTK pour des relevés géoréférencés au centimètre, Alta X pour les capteurs lourds jusqu’à 15 kg.
Exploitant déclaré ED00365, télépilotes certifiés CATS et habilités EDF, assurance professionnelle adaptée.
Mavic 3E RTK dès 1 500 € HT la journée, démarches et analyse de risques comprises. Livrables précisés dans le devis.
PAROIS ET FALAISES
Une paroi rocheuse ne se photographie pas comme un paysage. Pour que la photogrammétrie fonctionne, chaque zone doit être vue sous plusieurs angles, à une distance aussi constante que possible. C’est cette régularité qui donne une précision homogène sur toute la surface, du pied au sommet. Nous réalisons des passes face à la paroi, puis des passes obliques, indispensables pour lire le fond des fissures et les surplombs.
Voler près d’une falaise demande une vigilance particulière. Le vent y forme des rafales et des remous, et la paroi peut masquer une partie du signal satellite. Nous gardons une marge de distance, adaptons la vitesse et surveillons en continu la qualité du positionnement. Si les conditions ne permettent pas une couverture fiable, nous préférons reporter : le report pour mauvais temps est gratuit.
La lumière compte aussi. Un éclairage trop dur creuse des ombres qui gênent la reconstruction. Nous choisissons le créneau où la paroi est éclairée de façon régulière.
Ce que nous apportons à un bureau d’études :
Nous ne remplaçons pas l’expertise géotechnique. Notre rôle est de fournir des données fiables, complètes et sûres à obtenir, pour que l’ingénieur se concentre sur l’analyse.
Avec plus de 3 500 heures de vol, Paul sait évaluer sur place ce qu’une paroi permet, et ce qu’elle interdit.
Dans les coulisses
Préparation, tournage et vol : nos équipes en action.
Questions fréquentes
Peut-on modéliser une falaise par drone ?
Oui, par photogrammétrie : des centaines de photos géolocalisées permettent de reconstruire la paroi en 3D.
Quelle précision pour un modèle 3D ?
Avec un drone RTK, les relevés sont géoréférencés au centimètre.
Le drone remplace-t-il le géologue ?
Non, il lui fournit les données. L’analyse reste celle du bureau d’études.
Peut-on intervenir rapidement après un événement ?
Oui, souvent en quelques jours selon la zone et les autorisations.
Combien coûte une modélisation 3D ?
Dès 1 500 € HT la journée avec le Mavic 3E RTK, traitement précisé dans le devis.
Faut-il plusieurs vols pour couvrir une grande paroi ?
Souvent, oui. Nous découpons la paroi en secteurs et enchaînons les passes de face et en oblique. 6 heures de vol en continu et la recharge dans notre véhicule permettent de couvrir le site dans la même journée, dans une lumière cohérente.
Pouvez-vous refaire le même relevé plus tard pour comparer ?
Oui. Nous conservons les paramètres de la mission pour reproduire un relevé comparable, ce qui facilite le suivi de l’évolution d’une paroi.
Quels éléments devons-nous fournir avant l’intervention ?
La localisation précise, l’accès au site, les contraintes de sécurité connues et vos attentes sur le livrable. Nous vérifions de notre côté la réglementation de la zone de vol.
