Pourquoi le drone ?

Le drone est un accessoire et non une finalité. Choisir son prestataire qualifié est difficile.

Les relevés par photogramétrie DRONE ARDÈCHE permettent aux géomètres et topographes un gain de temps considérable et réduit l’intervention de personnels sur des sites dangereux et inaccessibles, tout en apportant une précision supplémentaire par rapport au nombre de points relevés.

La prise de données par drone permet d’obtenir la définition que vous souhaitez puisque nous évoluons entre 1 et 150 mètres d’altitude, afin de respecter le règlementation Française et calculons le plan de vol suivant le produit à livrer. Cela permet de ne plus avoir de problème de pixels natifs.

Ils sont experts photogrammètrie et travaillent sur vos projets

Télépilote Ardèche Vaucluse Avignon

Paul

Télépilote

fred monteur technique photogrammétrie

Fred

Monteur Technique et responsable administratif

Entreprise De Photogrammétrie | Géomètre Expert qui réalise un levé de cible photogrammétrique pour la réalisation d'une orthophoto géoréférencée

Comment faire une orthophoto géoréferencée ?

Phase d’étude : L’orthophoto géoréférencée est-elle adaptée pour ce projet ?

Réaliser une orthophotographie correspond à un besoin spécifique, et n’est pas la solution idéale pour tous les projets de topographie. Nos professionnels de la photogrammétrie étudient le projet et sont capables de dire que l’orthophoto n’est pas une solution à la problèmatique du client. Une étude de besoin plus précise peut etre effectuée lors de l’avancée d’un RDV sur zone ou par video conférence. Si la réalisation de l’orthophoto géoréférencée est la solution adéquate, nous passons à l’étape de la captation sur la Zone de Levé.

Phase de captation d’une orthophoto géoréférencée.

  • Demande des autorisations auprès les autorités (DGAC, et préfecture suivant la zone, militaire, aéroport, CTR, etc), avec des drones homologués, et assurés.
  • Préparation du matériel utile à la captation. Nous doublons tous nos matériels dans le véhicule de nos équipes.
  • Pose des cibles photogrammétriques, obligatoirement relevé par un géomètre, à l’aide d’un GPS centimétrique.
  • Réalisation d’un plan de vol, en tenant compte de la définition de l’orthophoto souhaitée. Les réglages comportent la hauteur de vol du drone, la focale, le taux de recouvrement vertical et horizontal, en tenant compte de la complexité de la zone à lever. Les réglages de l’appareil photo numérique doivent etre adaptés à la définition souhaité, qui peut varier de 20cm/pixel à une définition centimétique.
  • Changement des  Cartes SD tous les vols, et copie des données durant la phase de vol.
  • Vérification des photos, nombre et qualité, directement sur le terrain.

Phase de traitement pour obtenir une orthophoto géoréférencée ou un modèle 3D.

  • Tri des clichés.
  • Assemblages des photos avec des logiciels de triangulation professionnels avec licence officielle.
  • Géoréférencement et correction de l’orthophoto grace à l’intégration des cibles photogrammétriques
  • Exportations des fichiers adaptés aux besoins des clients. Vérifications des exports
  • Envoi des fichiers d’orthophotos  géoréférencées via un serveur et des identifiants sécurisés.

FAQ de la création d’une orthophoto géoréférencée.

Est-il possible de créer une orthophoto géoréférencée sans cibles photogrammétriques ?

Les photos des drones DJI dernières générations, type amateurs (mavic, phantom) ou professionnels (Inspire 2) sont géoréférencées. Cela peut suffire pour des projets basique où l’orthophoto n’aura pas une utilisation de mesure ou le recouvrement de la surface exacte n’est pas importante. Cependant, le montage sera plus complexe et le volumétrie sera imprécise. L’orthophoto ne permettra pas d’être supperposée à un plan SIG (Système d’Information Géographiques), ou un plan cadastral.

J’ai installé une application de vol automatique. Est-ce que je peux faire une orthophoto ?

Oui, mais maitrisez vous la partie assemblage ? Ce n’est pas avec une formation de quelques jours qu’il est possible de maîtriser les logiciels de photogrammétrie. De plus, cela demande des ordinateurs puissants. Par exemple, nos machines de calculs possèdent 12 coeurs, 256Go de RAM, 12Go de Cartes Graphiques.

Est-il possible d’avoir une précision centimétrique avec une orthophoto géoréférencée ?

Non. Certains confrères vendent de la précision centimétrique, ce qui est absolument impossible.  Mais pourquoi ?

Un GPS centimétrique professionnel de géomètre Expert donne des coordonnées dans un volume de 3 à 5cm. Etant donné que ces coordonnées servent à recaler notre rendu, il serait inapproprié de penser que l’on peut être plus précis que lui. Il y aura toujours une marge d’erreur entre le relevé de centre de la cible photogrammétrique et la hauteur du terrain. Un terrain est rarement nu, ce qui faussera obligatement la hauteur Z. Mais, est-ce réellement important d’avoir la hauteur de la racine ?

Nos clients choisissent notre solution pour obtenir des donnés homogènes.

Quel est la différence entre définition et précision d’une orthophoto géoférencée ?

  • La définition d’une orthophoto est la taille d’un pixel lorsque l’on zoome au maximum sur un écran numérique.
  • La précision d’une orthophto est la capacité à recouvrir un plan SIG, plan cadastral, ou autre dans un volume X Y Z. Il est en général de 5cm à 10cm, en tenant compte de toutes les marges d’erreurs des outils de mesure.

Photogrammétrie Professionnelle Par Géomètre Expert | Levé de cible pour réaliser le géoréférencement d'une orthophoto et d'un Modèle 3D

Et si nous parlions de votre prochain projet ?

7 + 1 = ?

Quelques exemples de réalisations de notre entreprise

Centre d’enfouissement de déchets, en partenariat avec GEOSIAPP.

Le nombre de points par mètre linéaire permet d’obtenir une définition supplémentaire des manques. Une orthophoto permet d’aplatir le sujet, sans déformation, et donc de pouvoir prendre des mesures réelles.

Le client a obtenu un relevé avec 100 000 points de calage par rapport aux 50 d’une solution traditionnelle, et a donc eu un rendu plus précis sur les grandes longueurs.

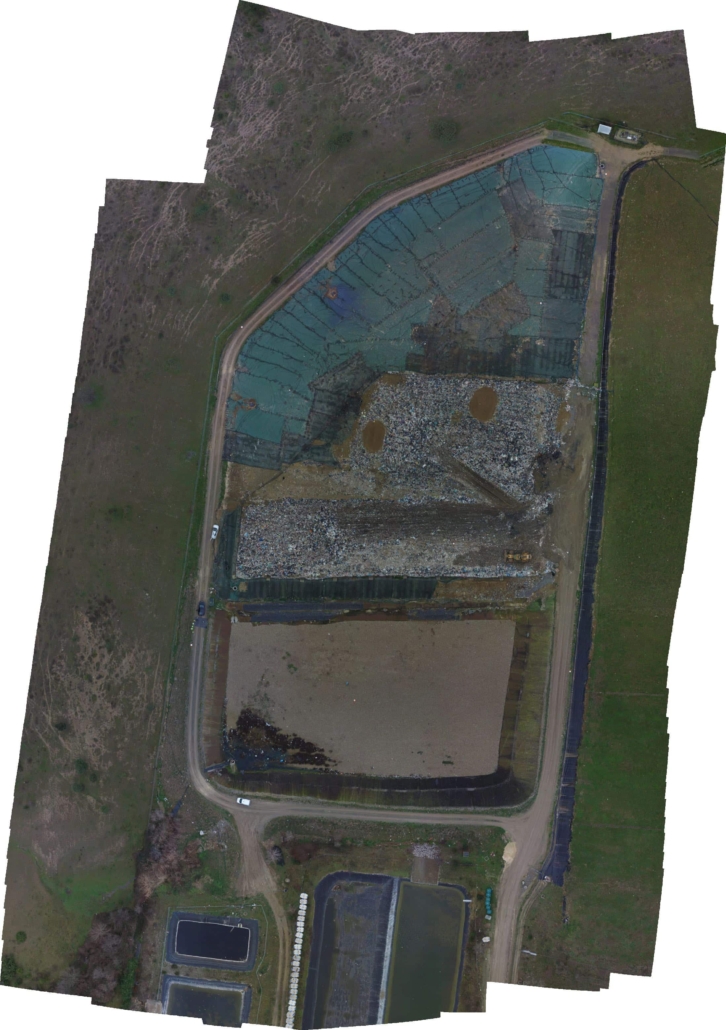

orthophoto-georeferencee-geometre-decheterie - photo aérienne par drone - drone prise de vue - Drone pour photogrammétrie

Plan topographique assisté par drone par  Drone Ardèche Groupe, pour un centre d’enfouissement de déchets, SICTOBA, avec nos partenaires GEOSIAPP

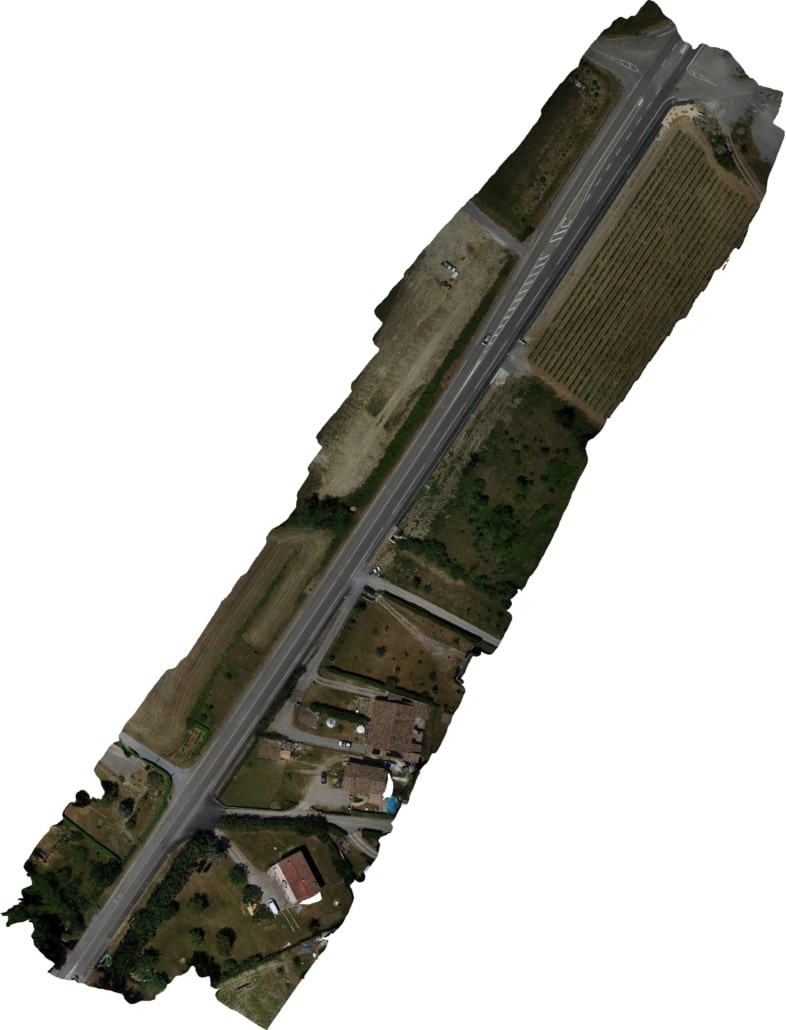

Modélisation de route après travaux.

Surface demandée : 200m linéaire.

Définition rendue : 3,5cm/pixel.

Besoin d’un géoréférencement précis : rendu avec une précision de 2cm sur les axes X et Y et 3 sur le Z.

orthophoto-apres-travaux-georeference

Plan de recollement de routes assisté par drone par Drone Ardèche Groupe

Plan topographique d’un Pré-projet

Étant donné la végétation, l’évolution au sol était complexe. Nous avons annoncé notre marge d’erreur très élevée par rapport au rendu photogrammètrique. Notre client a accepté celle ci étant donné la phase d’avancement du projet.

Nous avons rendu un plan topographique complet, comme un topographe classique, avec une orthophoto comme fond de plan. Le client a réalisé une économie de 30% par rapport aux solutions traditionnelles.

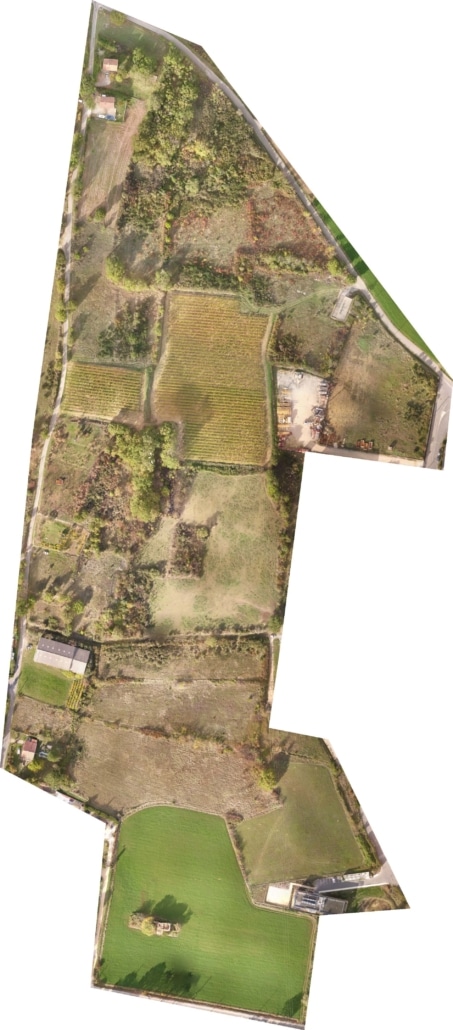

plan-topographique-ardeche-drone-orthophoto-georeferencee

Plan topographique assisté par drone par Drone Ardèche Groupe, pour une administration à coté d’Ales (Gard)

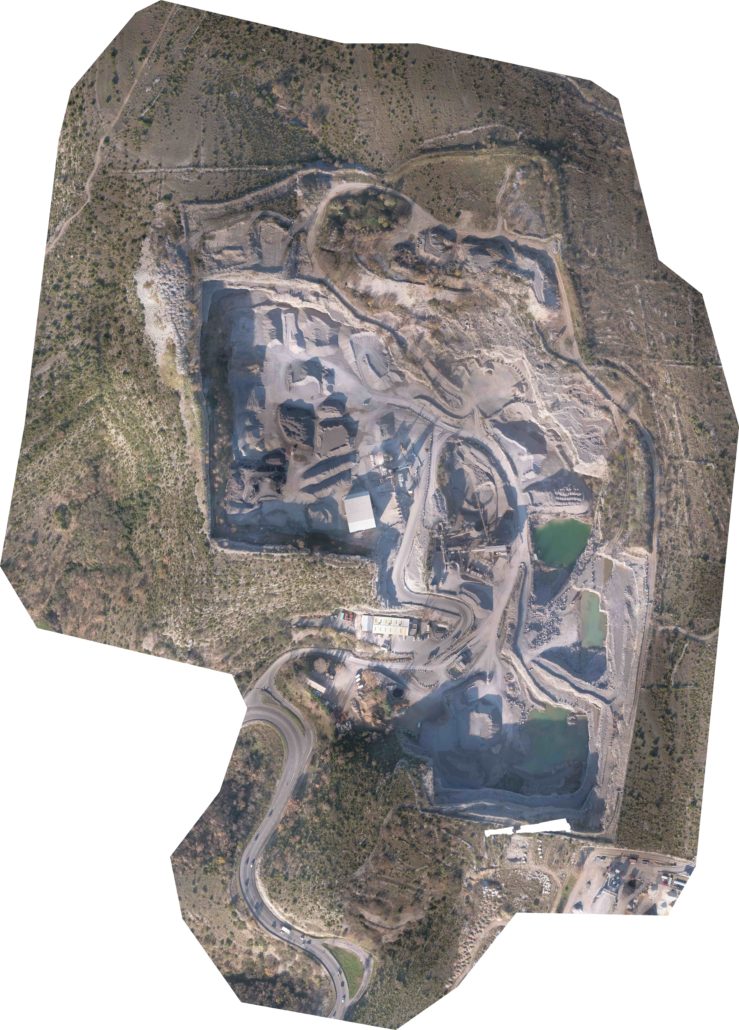

Modélisation d’une carrière

Surface demandée : 34ha

Définition rendue : 5cm/pixel.

Besoin d’un géoréférencement précis : rendu avec une précision de 2cm sur les axes X et Y et 3 sur le Z.

Livraison du nuage de point à notre client géomètre expert 14h après la captation.

Mission par drone pour des carrières Eurovia

Captation et traitement photogrammètrique par Drone Ardèche Groupe, pour un géomètre suisse.

Surface demandée : 15ha.

Surface recouverte pour obtenir le recouvrement nécessaire : 63ha.

Définition rendue : 6,5cm/pixel.

Aucun besoin de référencement précis : rendu avec une précision de 2m sur les axes X et Y.

Dénivelé : 300m.

La demande étant urgente, nous avons demandé les autorisations dès le devis, ce qui a permis de rendre le produit fini sous 48h après la réception du bon de commande.

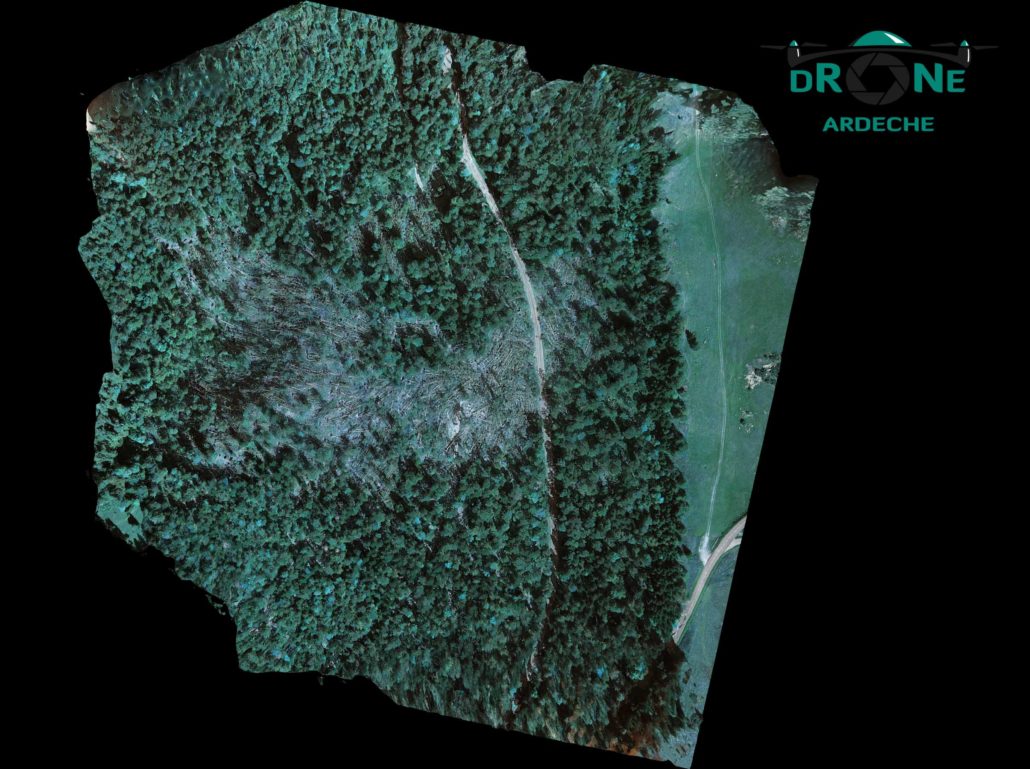

Orthophoto Apres Degats Prise De Vue Aerienne

Relevé des rives d’un lac

MNE pour un de nos géomètres expert partenaire.

    • Surface demandée : 10 mètres autour des rives.
    • Référencement rendu à 2cm X-Y et 1 cm Z par rapport au niveau de l’eau. le reste étant basé sur la base.
  • Définition de l’orthophoto : 1,6 cm/pixel.

Point délicat : La présence d’eau peut fausser les relevés, nous avons du trouver une solution appropriée pour cette mission.

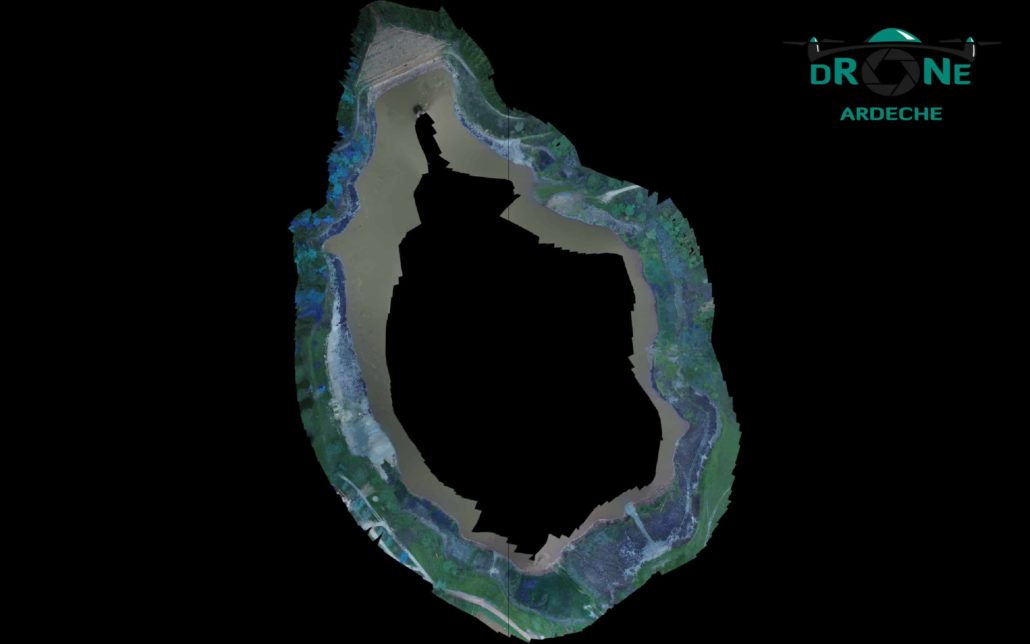

Releve Rives Lac Vaucluse Drone Ardeche

Et si nous parlions de votre prochain projet ?

5 + 3 = ?

Les orthophotos

Nous partons du principe qu’une orthophoto n’a de valeur que si elle vous apporte une réelle plus-value.

Nos réalisations sont ciblées afin de pouvoir géolocaliser précisément…

Des cibles, nécessaires pour une reconstitution précise, sont relevées de manière autonome par notre géomètre ou par vos techniciens

La précision nécessaire à ce genre de mission nécessite un GPS centimétrique couplé aux réseaux Teria, et une expérience dans le relevé.

La qualité du relevé est capital pour la précision du livrable

Les cibles sont ensuite survolées et les points relevés serviront pour le post traitement.

photogrammétrie aérienne

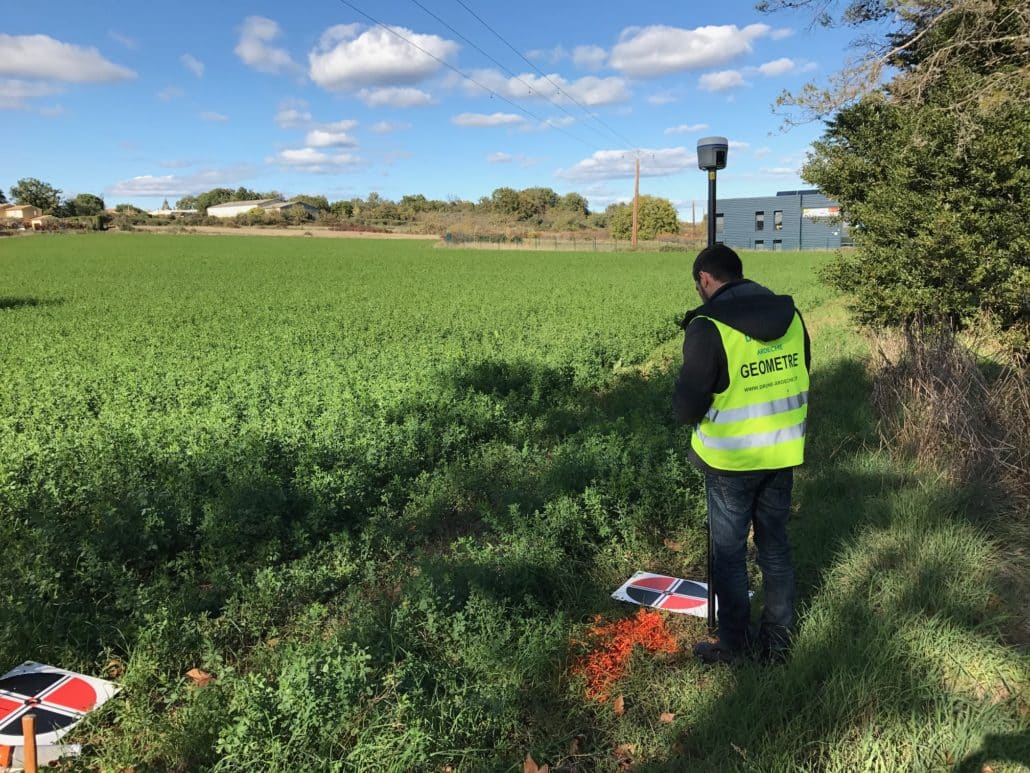

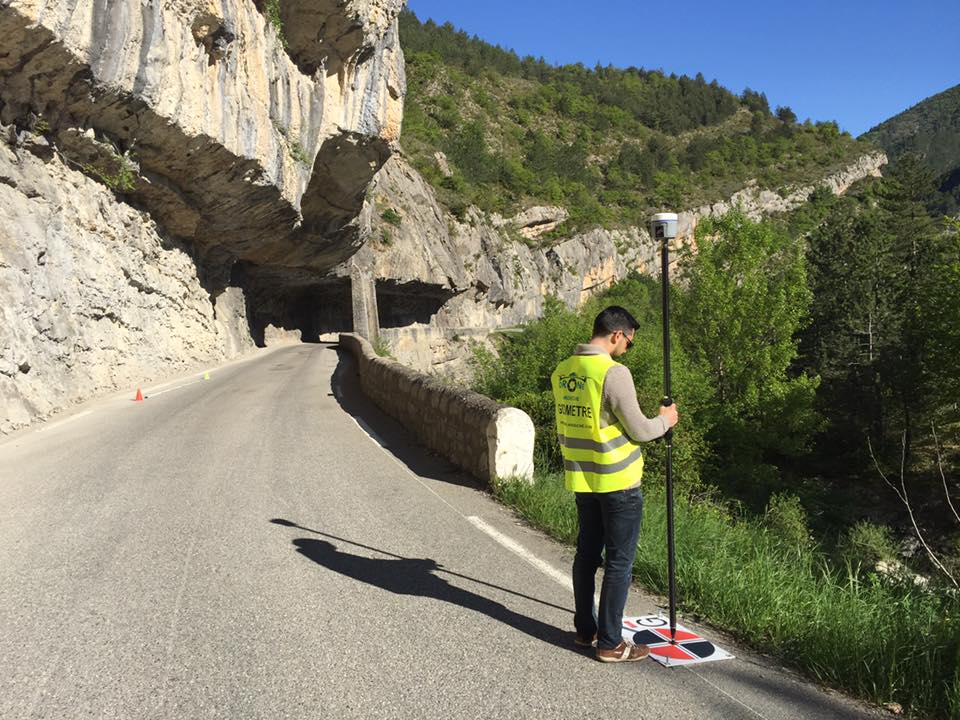

Technicien géomètre avec son GPS centimétrique plaçant les cibles d’un relevé topographique, pour Drone Ardèche Groupe, pour la livraison d’une modélisation de falaise pour des études de risques naturels.

Votre travail, capté un jour J.

Avec plus de 200 clichés…

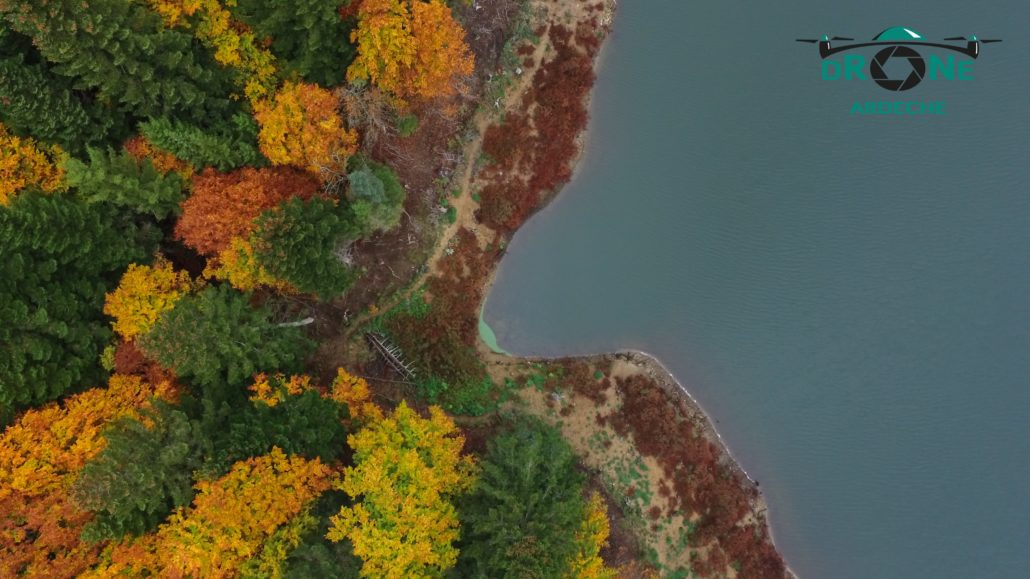

Acquisition De Donnees Par Drone Releve De Rive De Lac Par Photogrammetrie Plan Topographique Berge Lac Par Drone

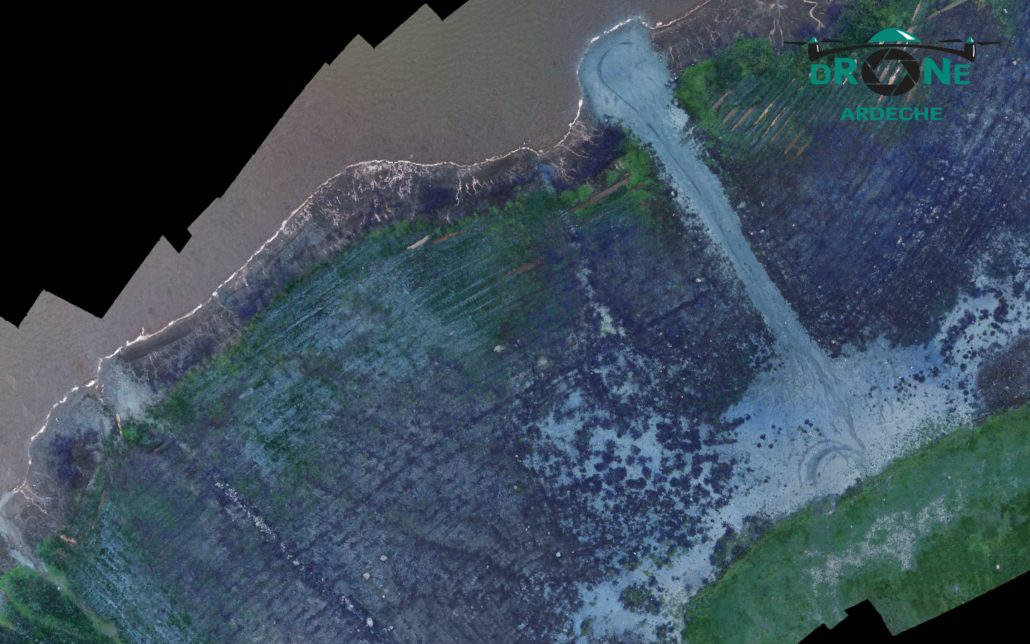

Exemple d’une prise de vue aérienne, réalisée par Drone Ardèche Groupe, pour un relevé des rives d’un lac, avec GEOSIAPP, Géomètre Experts en Ardèche

topographe géomètre aérien

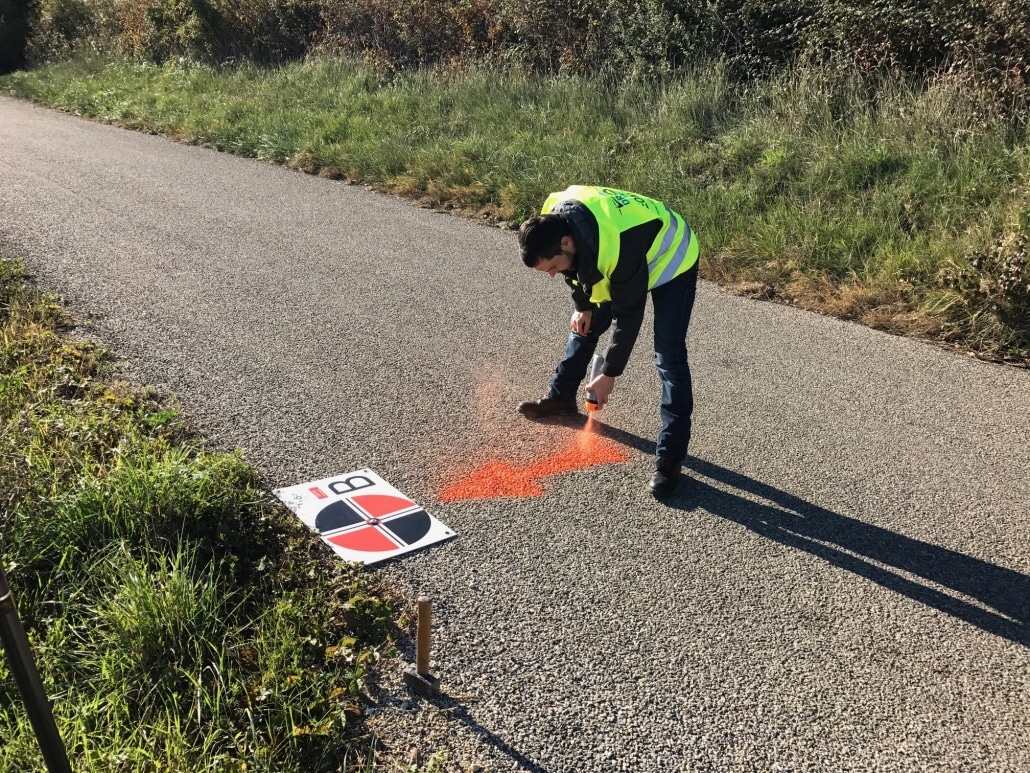

Topographe avec son GPS centimétrique plaçant les cibles d’un relevé topographique, pour Drone Ardèche Groupe, pour la livraison d’un plan au 1/500ème d’avant projet.

placement-cible-photogrammetrie-par-geometre

Topographe avec son GPS centimétrique plaçant les cibles d’un relevé topographique, pour Drone Ardèche Groupe, pour la livraison d’un plan au 1/500ème d’avant projet.

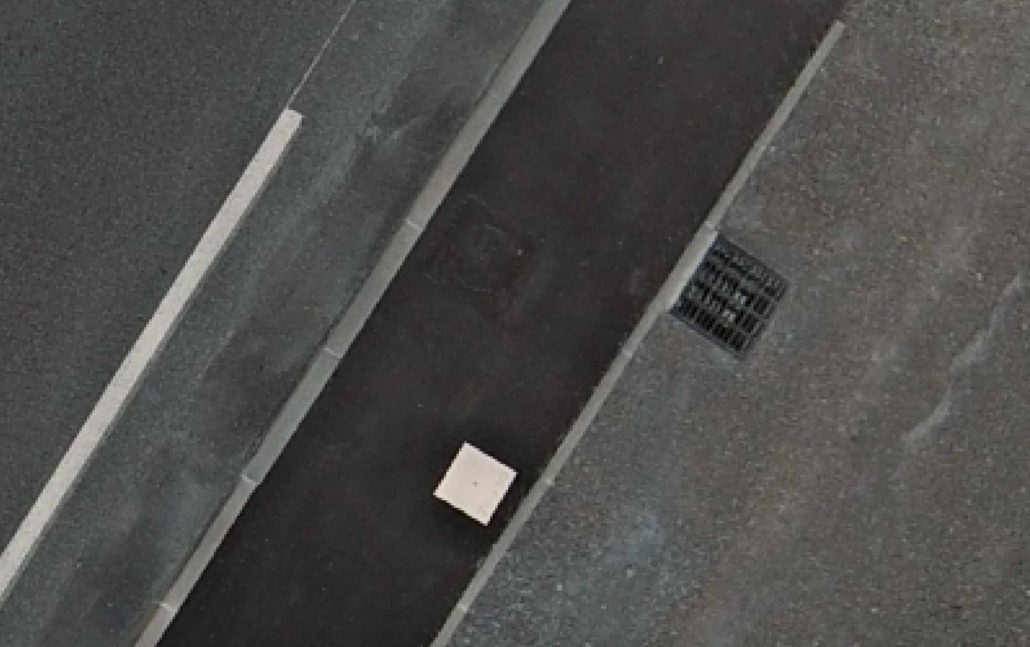

Notre orthophoto agrandie…

… pour obtenir une définition de moins de 1cm par pixel : une qualité DRONE ARDÈCHE.

Drone Ardèche photo vidéo prestation

Exemple d’une orthophoto de plan de recollement, réalisée à Vesseaux (Ardèche) par Drone Ardèche Groupe, avec une définition de 5cm/pixel.

Plan Topo Avec Fond De Plan En Orthophoto Experts Photogrammetrie Experts Topographe Plan Topographique Par Drone

Capture d’écran du logiciel COVADIS, montrant un plan topographique réalisé par notre Technicien géomètre, pour le Groupe Drone Ardèche, pour la livraison d’un relevé des rives de lac, avec une orthophoto comme fond de plan.

Mais aussi nos plans topographiques, pour les géomètres et topographes :

une qualité DRONE ARDÈCHE.

Ardeche Orthophotos Par Drone

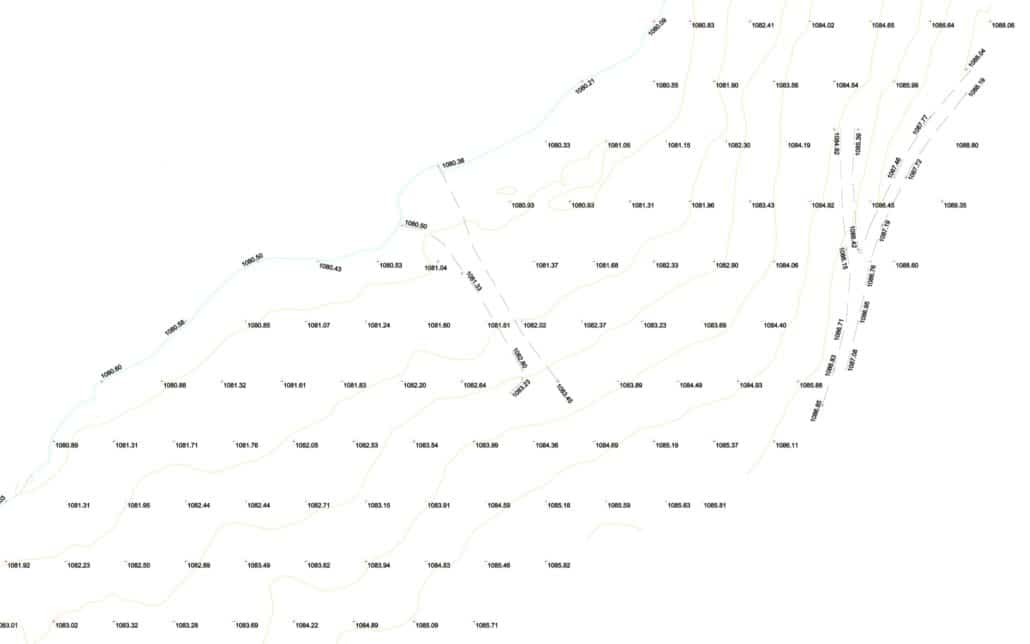

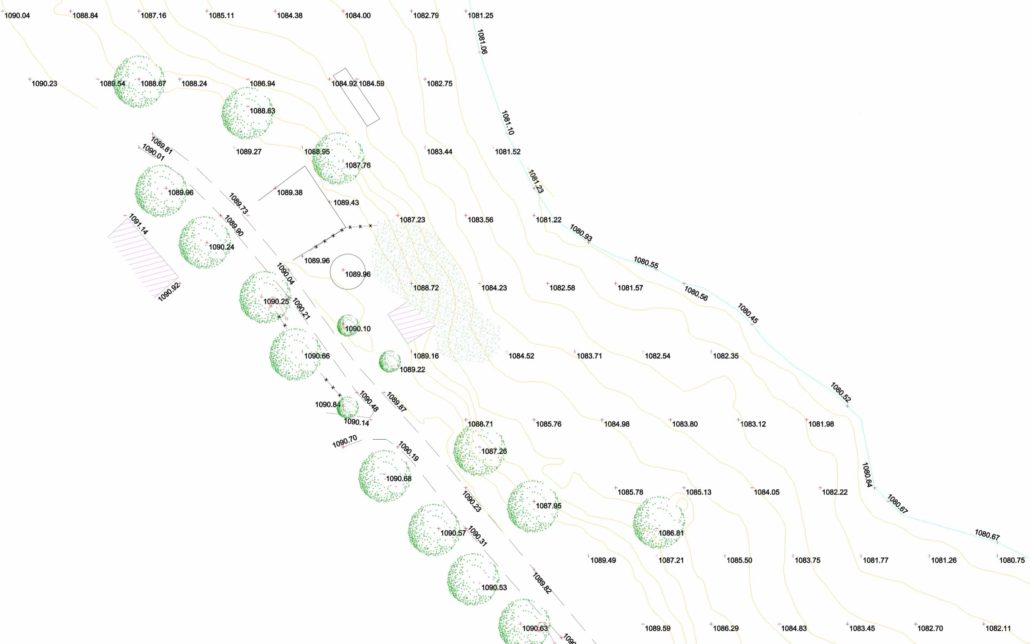

Plan topographique réalisé par notre Technicien géomètre, pour le Groupe Drone Ardèche, pour la livraison d’un relevé des rives de lac, avec 25 points par Mètre carré.

plan-topo-par drone-et-sol

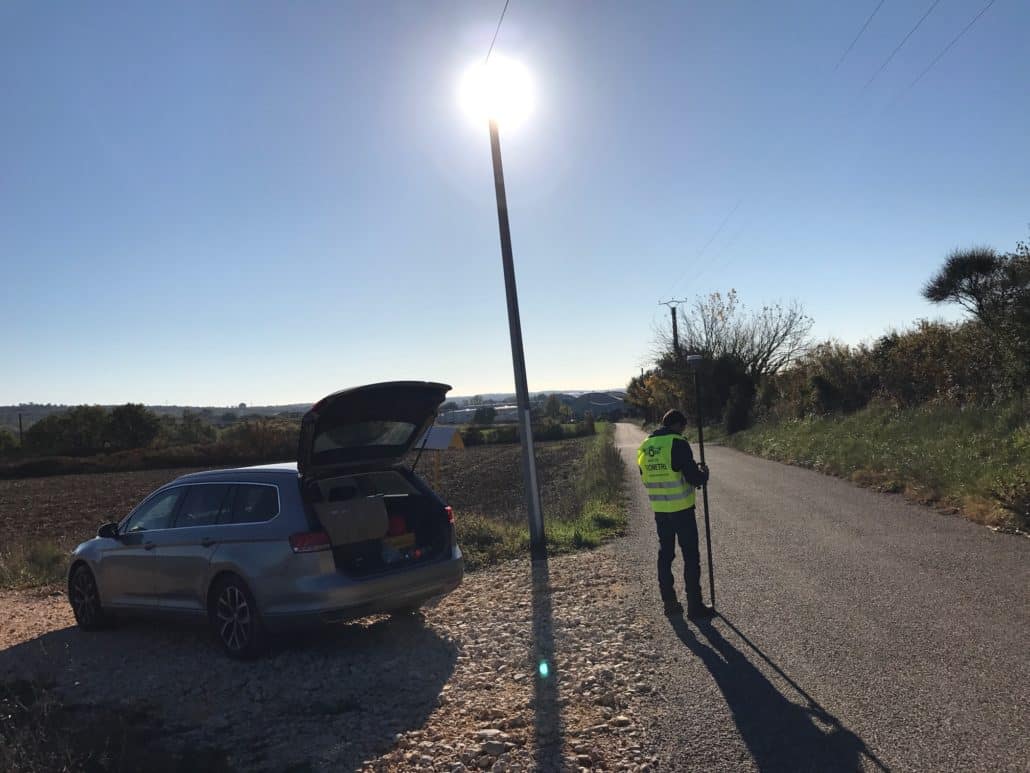

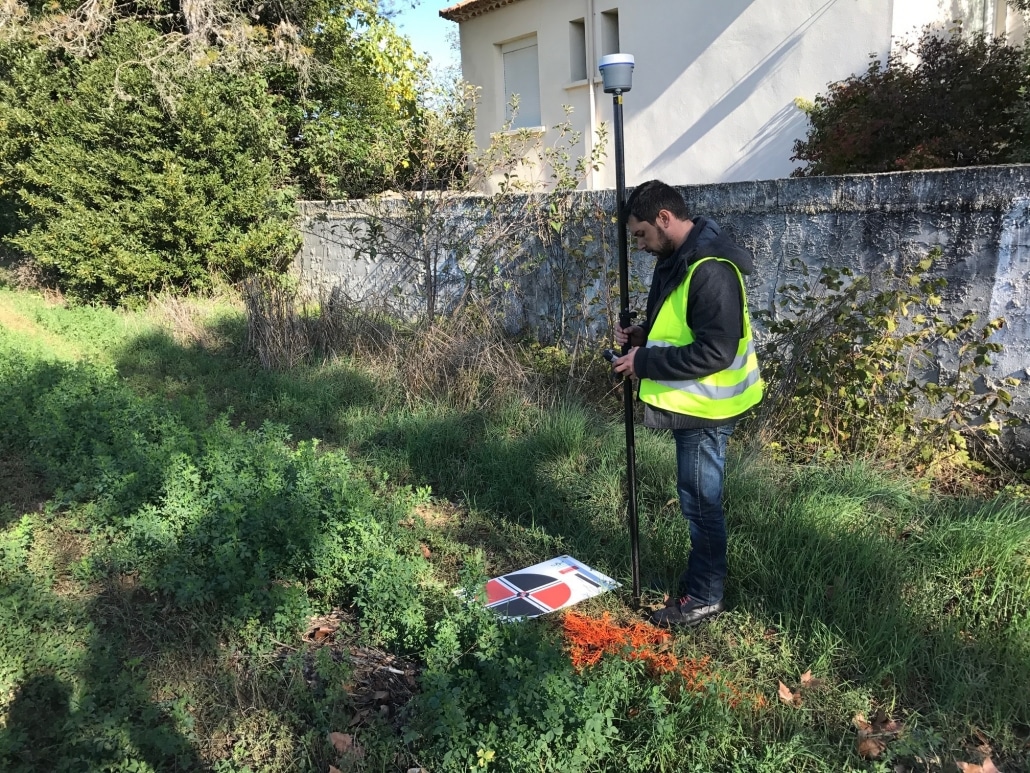

Topographe avec son GPS centimétrique plaçant les cibles d’un relevé topographique, pour Drone Ardèche Groupe, pour la livraison d’une modélisation de falaise.

plan-topographique-par drone

Topographe avec son GPS centimétrique plaçant les cibles d’un relevé topographique, pour Drone Ardèche Groupe, pour la livraison d’un plan au 1/500ème d’avant projet.

Plan Topo Ardeche Drone
Releve Terrain Lac Drone Ardeche Drome Vaucluse
plan-topographiqe-sol-et-aerien-par-phtotogrametrie

Mais chez Drone Ardèche, les orthophotos peuvent aussi être à la verticale…

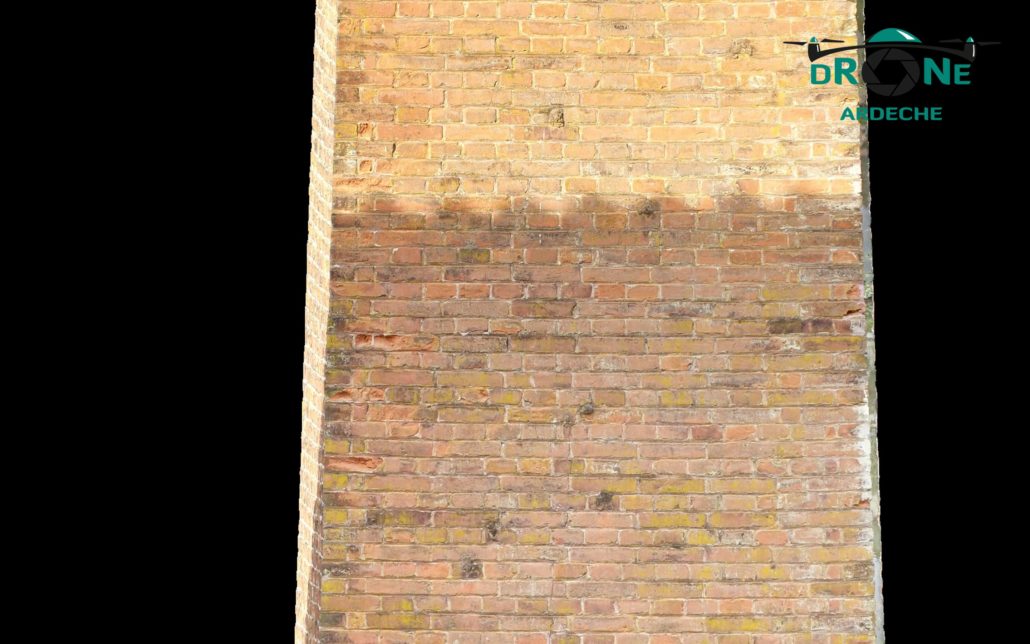

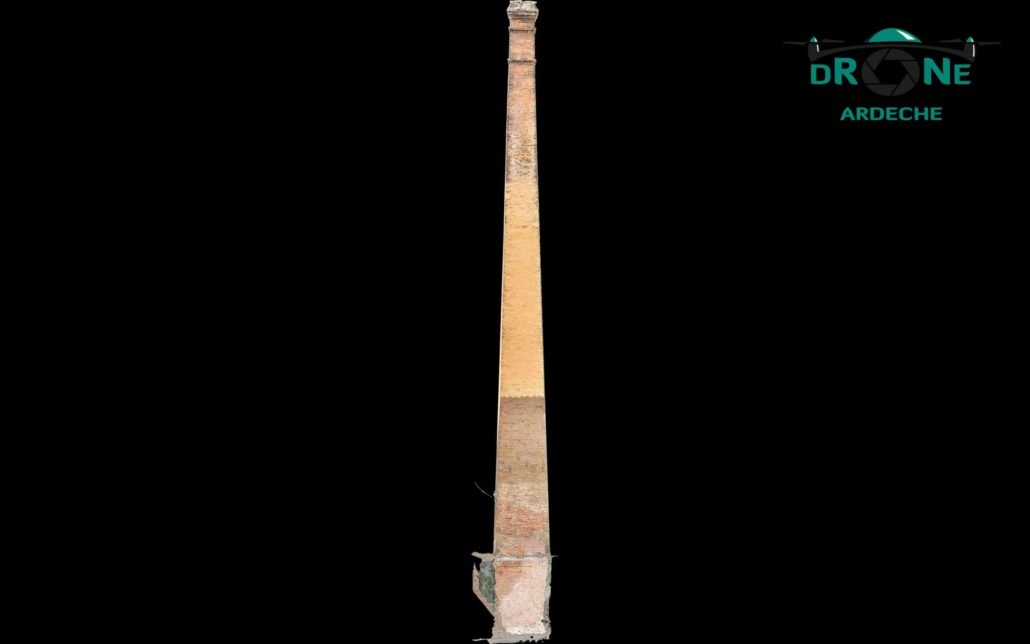

    Une orthophoto verticale réalisée lors d’une inspection d’ouvrage.
    En effet, pourquoi rendre 500 photos en vrac au client alors qu’il peut gagner un temps précieux si nous lui livrons un produit fini, clair.
    Hauteur de la cheminée : 22 mètres.
    Objectif : voir les défauts de plus d’un demi centimètre.
    Les contraintes : nous n’avions que 2 mètres pour manœuvrer d’un coté, et de l’autre coté la rivière empêchait un développement traditionnel.
    Livraison du rendu sous 48h.
    Client : Groupe IOA
